Interesują Cię łożyska baryłkowe SKF? Jakie łożyska baryłkowe proponuje swoim klientom marka SKF? Jeśli szukasz odpowiedzi na powyższe pytanie, zapraszamy do lektury już teraz!
- Jakie łożyska baryłkowe proponuje SKF?
- Jakie uszczelnienie wykorzystuje się w łożyskach baryłkowych SKF?
- Czym wyróżniają się łożyska baryłkowe do maszyn wibracyjnych?
W dzisiejszym wpisie przedstawiamy podstawowe informacje na temat łożysk baryłkowych produkowanych przez popularną szwedzką markę SKF. Dokładne informacje techniczne znajdziesz w katalogu producenta. Pamiętaj, aby pobrać broszurę i zapoznać się ze szczegółami, zanim podejmiesz ostateczną decyzję i kupisz interesujące Cię rozwiązanie. Dzięki temu będziesz mieć pewność, że faktycznie zamawiasz prawidłowe łożysko baryłkowe, dopasowane nie tylko do warunków pracy, ale i środowiska. Tymczasem, zapraszamy do zapoznania się z niniejszym artykułem.
Jakie łożyska baryłkowe proponuje SKF?

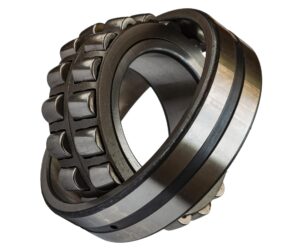

Dostępne w asortymencie SKF łożyska baryłkowe to komponenty składające się z następujących elementów:
- dwa rzędy baryłek,
- wspólna bieżnia kulista w pierścieniu zewnętrznym,
- dwie bieżnie na wewnętrznym pierścieniu.
Warto wiedzieć, że wspomniane dwie bieżnie na pierścieniu wewnętrznym ustawia się pod odpowiednim kątem w stosunku do osi całego komponentu. Środek kuli natomiast, która tworzy się przez bieżnię zamocowaną na zewnętrznym pierścieniu, znajduje się na tej osi. Taka konstrukcja sprawia, że łożysko baryłkowe jest rozwiązaniem wahliwym, a to z kolei oznacza, że nie wykazuje wrażliwości na niewspółosiowości, będące wynikiem – na przykład – ugięcia się wału. Łożyska baryłkowe SKF przenoszą bardzo duże obciążenia promieniowe i osiowe w dwóch kierunkach.
Łożyska baryłkowe SKF o podstawowej konstrukcji
Oferta obejmuje przede wszystkim łożyska baryłkowe SKF o konstrukcji podstawowej. W asortymencie znajdziesz między innymi modele CC, składające się z dwóch tłoczonych, stalowych koszyków rodzaju klatkowego, pierścienia wewnętrznego pozbawionego obrzeży i swobodnego pierścienia prowadzącego, który jest centrowany na wewnętrznym pierścieniu.
Komponenty oznaczone symbolem CA natomiast to rozwiązania, w których montuje się koszyk masywny mosiężny typu grzebieniowego. Pierścień wewnętrzny ma z obu stron obrzeża zabezpieczające. Pierścień prowadzący centrowany jest natomiast na pierścieniu wewnętrznym. Zadaniem wspomnianych obrzeży jest utrzymywanie elementów tocznych w prawidłowym położeniu – szczególnie wtedy, gdy pierścienie przechyla się w trakcie montażu lub w trakcie przenoszenia produktu. Obrzeża nie prowadzą ogólnie baryłek i nie przenoszą obciążenia wzdłużnego.
Modele konstrukcji E składają się z dwóch koszyków stalowych typu klatkowego, wewnętrznego pierścienia bez obrzeży oraz swobodnego prowadzącego pierścienia, który w tym przypadku prowadzony jest na pierścieniu wewnętrznym lub na koszykach. Centrowanie na pierścieniu wewnętrznym dotyczy tych komponentów, których średnica otworu wynosi mniej lub równo 65 mm, na koszykach natomiast gdy ta średnica jest większa niż 65 mm. Każde łożysko baryłkowe konstrukcji E ma zoptymalizowaną budowę wewnętrzną w celu uzyskania wyższej nośności.
Jakie uszczelnienie wykorzystuje się w łożyskach baryłkowych SKF?
Oferta SKF obejmuje między innymi łożyska baryłkowe uszczelnione. To modele wyposażone w uszczelnienie stykowe, które dodatkowo jest wzmacniane wkładką wykonaną ze stalowej blachy. Producent dostarcza łożyska baryłkowe jedno- lub obustronnie uszczelnione.
Jeśli chodzi o samo uszczelnienie, klient może wybrać rozwiązania wyprodukowane z kauczuku butadienowo-akrylonitrylowego (NBR), uwodornionego kauczuku butadienowo-akrylonitrylowego (HNBR) lub z kauczuku fluorowego (FKM).
Uszczelnienie techniczne w łożyskach baryłkowych producent osadza w wybraniach na zewnętrznym pierścieniu. Wargi uszczelnienia natomiast przylegają precyzyjnie do bieżni wewnętrznego pierścienia. W większych komponentach natomiast uszczelnienie mocuje się za pośrednictwem pierścienia ustalającego.
Łożyska baryłkowe uszczelnione są już wstępnie nasmarowane. Nie myj ich przed montażem. Podobnie nie poleca się podgrzewać uszczelnionych modeli do temperatury, która wynosi więcej niż 80 stopni Celsjusza. Jeśli wyższa temperatura jest wymagana, sprawdź, czy jej wartość nie przekracza ostatecznie temperatury dopuszczalnej zarówno dla uszczelnienia, jak i dla środka smarnego.
Czym wyróżniają się łożyska baryłkowe do maszyn wibracyjnych?
W asortymencie szwedzkiej marki SKF dostępne są także specjalne łożyska do maszyn wibracyjnych. To komponenty baryłkowe z walcowym lub stożkowym otworem oraz ze specjalnie hartowanymi powierzchniowo koszykami stalowymi. Modele tej gamy mają właściwie te same wymiary i właściwości pracy, jak łożyska baryłkowe o podstawowej konstrukcji, jednakże w standardzie posiadają promieniowy luz wewnętrzny wynoszący C4.
Dostępne są również łożyska do maszyn wibracyjnych z powłoką wykonaną z politetrafluoroetylenu – PTFE, którą stosuje się na powierzchni otworu walcowego. Komponenty tego rodzaju przeznaczone są głównie do łożyskowania w węźle swobodnym, gdy mamy do czynienia z obracającym się pierścieniem zewnętrznym. Zadaniem powłoki wyprodukowanej z PTFE jest skuteczna ochrona przed korozją cierną, do której może dojść pomiędzy otworem łożyska a wałem. Dzięki takiemu rozwiązaniu wał nie potrzebuje dodatkowych ochronnych powłok ani specjalnej cieplnej obróbki.
Każde łożysko baryłkowe do maszyn wibracyjnych ma trzy otwory smarowe umieszczone na pierścieniu zewnętrznym oraz rowek pierścieniowy.
