Co to jest łożysko walcowe? Z czego składa się i czym wyróżnia się komponent tego rodzaju? Gdzie znajdzie zastosowanie łożysko walcowe? Na powyższe pytania odpowiadamy w dzisiejszym wpisie. Już teraz zapraszamy do lektury.
- Co to jest łożyska walcowe?
- W jakich wykonaniach produkuje się łożyska walcowe?
- Gdzie stosuje się łożyska walcowe?
Łożyska toczne dzieli się na łożyska kulkowe i wałeczkowe. Ta druga grupa obejmuje łożyska walcowe, baryłkowe, stożkowe i igiełkowe. Dziś w skrócie opowiadamy o modelach walcowych. Czym są i gdzie znajdą zastosowanie? Szczegóły znajdziesz w niniejszym artykule.
Co to jest łożysko walcowe?

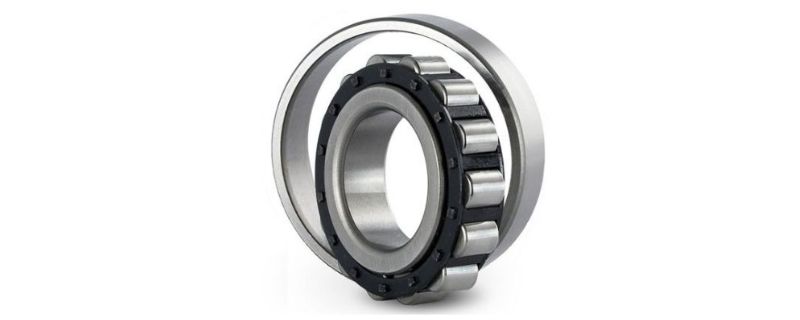

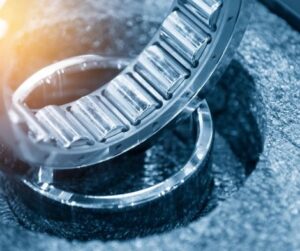

Klasyczne łożysko walcowe składa się z pierścienia wewnętrznego, zewnętrznego, koszyka oraz elementów tocznych. Do zalet tego rodzaju rozwiązań zalicza się wysoką nośność, sztywność, relatywnie niskie tarcie, trwałość oraz rozłączność. Modele walcowe są w stanie przenosić dużo większe obciążenia w porównaniu do klasycznych łożysk kulkowych w tych samych rozmiarach.
Warto pamiętać również o tym, że łożyska walcowe wykazują pewną wrażliwość na błędy współosiowości. Dopuszczają wychylenia w granicy od 1’ do 7’. Dokładną wartość znajdziesz bezpośrednio w katalogu producenta. Koniecznie zapoznaj się z tym parametrem, zanim zdecydujesz się na zakup konkretnego łożyska walcowego.
W jakich wykonaniach produkuje się łożyska walcowe?
Każda dobra hurtownia łożysk oferuje komponenty walcowe w wielu wykonaniach, a właściwie konfiguracjach. Mamy tutaj na myśli konfiguracje obrzeży bocznych pierścieni. Oznacza się je symbolami N, NU, NJ, NF, NUP, NP., NNU czy NN.
Typ NU to model, który ma dwa stałe obrzeża tylko na pierścieniu zewnętrznym. Model N natomiast ma dwa stałe obrzeża na pierścieniu wewnętrznym. Oba rozwiązania pozwalają na osiowe przemieszczenia wału w dwóch kierunkach. Komponenty NJ oraz NF to łożyska walcowe, które przenoszą duże obciążenia poprzeczne i małe wzdłużne jednokierunkowe. Siły osiowe przejmują przeciwległe obrzeża pierścienia zewnętrznego oraz wewnętrznego. W modelach NJ pierścień zewnętrzny ma dwa stałe obrzeża, a wewnętrzny jedno. Odwrotną sytuację można zaobserwować w komponentach typu NF.
NUP to typ łożyska walcowego, który ma dwa stałe obrzeża na pierścieniu zewnętrznym, jedno na pierścieniu wewnętrznym i dodatkowy pierścień boczny. Tego rodzaju komponent pozwala ustalać położenie osiowe w dwóch kierunkach. NP natomiast posiada pierścień zewnętrzny z jednym stałym obrzeżem i jednym swobodnym pierścieniem kołnierzowym oraz pierścień wewnętrzny z dwoma stałymi obrzeżami. Model NP podobnie jak NUP przenoszą duże siły promieniowe i niewielkie osiowe w obu kierunkach.
Typ NNU oraz NN to rozwiązania dwurzędowe.
Gdzie stosuje się łożyska walcowe?
Gdzie właściwie stosuje się łożyska walcowe? Znajdą zastosowanie przede wszystkim we wrzecionach obrabiarek, przekładniach, dźwigach i mechanizmach wysokoobrotowych. Ponadto często montuje się je w maszynach wykorzystywanych w branży energetycznej, górniczej czy w elektrowniach wiatrowych. Doskonale sprawdzą się również w nożycach, pompach, walcowniach, konstrukcjach stalowych czy przekładniach planetarnych. Jeśli jesteś zainteresowany łożyskami walcowymi, już teraz pobierz katalog wybranego producenta i znajdź optymalną opcję dla siebie. Pamiętaj, aby skorzystaj z pomocy fachowca, kiedy nie będziesz pewny swojego ostatecznego wyboru.
