Co to jest łożysko baryłkowe? Czym wyróżnia się na tle innych łożysk tocznych? W jakich aplikacjach stosuje się łożyska baryłkowe? Na powyższe pytania odpowiadamy w dzisiejszym artykule.

1. Jak zbudowane jest łożysko baryłkowe?
2. Czym charakteryzuje się łożysko baryłkowe?
3. Gdzie montuje się łożyska baryłkowe?

Łożyska toczne dzielą się przede wszystkim na łożyska kulkowe i wałeczkowe. Każda z tych dwóch grup obejmuje wiele różnorodnych rozwiązań. Do wałeczkowych zalicza się między innymi łożyska baryłkowe, walcowe, stożkowe i igiełkowe. Dziś omawiamy podstawowe informacje na temat komponentów baryłkowych. Czym się wyróżniają i gdzie znajdą zastosowanie? Szczegóły znajdziesz w niniejszym wpisie – już teraz zapraszamy do szybkiego zapoznania się z tematem.

Jak zbudowane jest łożysko baryłkowe?

Standardowe łożyska baryłkowe to komponenty, które zbudowane są z dwóch pierścieni, elementów tocznych oraz koszyka. Elementy toczne wyglądem przypominają baryłkę – ich powierzchnia boczna ma delikatnie sferyczny kształt. Ukośna orientacja wałeczków tego rodzaju sprawia, że modele tego rodzaju mają zdolność przejmowania bardzo dużych obciążeń promieniowych oraz osiowych. W pierścieniach montuje się kulistą bieżnię, dzięki czemu pierścień wewnętrzny razem z koszykiem z baryłkami mogą w trakcie pracy się wychylać.

Na rynku można znaleźć przede wszystkim łożyska baryłkowe jednorzędowe i dwurzędowe. Te pierwsze świetnie sprawdzą się tam, gdzie występują duże obciążenia złożone. Dwurzędowe modele natomiast wyróżniają się dwoma rzędami elementów tocznych, które toczą się po dwóch bieżniach montowanych w wewnętrznym pierścieniu. To rozwiązania przeznaczone do pracy z ogromnymi, złożonymi obciążeniami. Sferyczna bieżnia ma jeszcze jedną zaletę. Otóż dzięki niej – jak wspominaliśmy – pierścienie wychylają się wzajemnie. Jednocześnie gwarantuje to optymalną równowagę obciążenia baryłek.

Środek krzywizny powierzchni bieżni zamontowanej na pierścieniu zewnętrznym pokrywa się z reguły z osią całego łożyska. Standardowe łożysko baryłkowe zalicza się do rozwiązań samonastawnych. I chociaż komponenty te mają sporo zalet, nie są pozbawione również wad. Ich głównym minusem jest nierzadko duża masa. Jeśli w danej aplikacji liczy się obniżenie masy, niekoniecznie łożysko baryłkowe będzie w takiej sytuacji dobrym rozwiązaniem. Zresztą coraz chętniej w takich przypadkach technicy polecają zamontować łożyska toroidalne, które są lżejsze, ale mają bardzo podobne właściwości co baryłkowe.

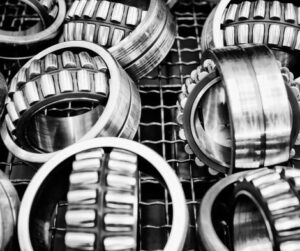

Czym charakteryzuje się łożysko baryłkowe?

Czym właściwie wyróżnia się łożysko baryłkowe? Wszystko zależy od tego, na jakiego producenta rozwiązania się zdecydujesz. Większość dostępnych na rynku rozwiązań charakteryzuje się dużą trwałością eksploatacyjną oraz wytrzymałością. Do zalet łożysk baryłkowych zalicza się także wysoką nośność i zdolność skutecznego kompensowania niewspółosiowości.

Jak już wspominaliśmy, łożyska baryłkowe jednorzędowe to rozwiązania, które mają jeden rząd elementów tocznych i kulistą bieżnię na pierścieniu zewnętrznym. Ta konstrukcja pozwala na wychylenia kątowe wału w stosunku do obudowy. To doskonałe rozwiązania dla aplikacji, w których występują przede wszystkim obciążenia promieniowe. Dwurzędowe natomiast mają dwa rzędy elementów tocznych, dwie bieżnie na pierścieniu wewnętrznym i kulistą na pierścieniu zewnętrznym. Ukośna orientacja w stosunku do osi łożyska poszczególnych części sprawia, że łożysko dwurzędowe baryłkowe nie jest podatne na niewspółosiowość oraz może wychylać się kątowo. Komponenty z dwoma rzędami baryłek mogą także przejmować duże obciążenia wzdłużne, które działają w obu kierunkach.

Na rynku dostępne są także łożyska baryłkowe wzdłużne. To modele przeznaczone do przejmowania dużych obciążeń osiowych. Doskonale sprawdzają się również tam, gdzie występują większe prędkości obrotowe. Z reguły nie poleca się smarować ich smarami stałymi. Przy wzdłużnych rozwiązaniach należy pamiętać, aby poddawać je odpowiedniemu obciążeniu osiowemu. Dlaczego? Przede wszystkim przez siłę odśrodkową, która działa zawsze na elementy toczne i może spowodować, że wałeczki wypadną z bieżni. Specjaliści informują, że minimalna wartość wzdłużnego obciążenia to 2,5% spoczynkowej nośności.

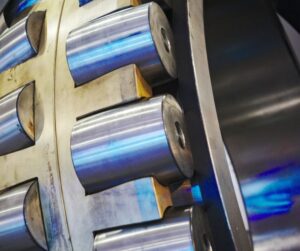

Gdzie montuje się łożyska baryłkowe?

Łożyska baryłkowe to rozwiązania, które zaprojektowano z myślą o wałach pracujących w wielkogabarytowych maszynach. Często wykorzystuje się je w maszynach budowlanych, wentylatorach przemysłowych, urządzeniach odlewniczych oraz w przekładniach. Będą doskonałą opcją dla takich aplikacji, w których występują ogromne obciążenia poprzeczne i wzdłużne.
